芯能發布汽車級大功率IGBT芯片

芯能半導體芯能半導體 Loading... 2020-03-17

2019年新能源汽車市場雖受到政府相關支持政策退坡影響，但全年銷量仍然超過120萬輛。與此同時，充電基礎設施也迎來了爆發期，截至2019年年底，全國充電基礎設施累計數量也已超過100萬套。IGBT模塊是新能源汽車電控系統和直流充電樁的核心器件，成本占到新能源整車成本的5~10%，占到充電樁成本的近20%。

芯能作為國內專業的，專注于IGBT功率器件產品供應商，從2015年開始涉足汽車IGBT的研發，我司經過多年的多次優化、反復驗證，在2019年12月成功研發出了芯能完全自主的汽車級750V200A IGBT芯片。

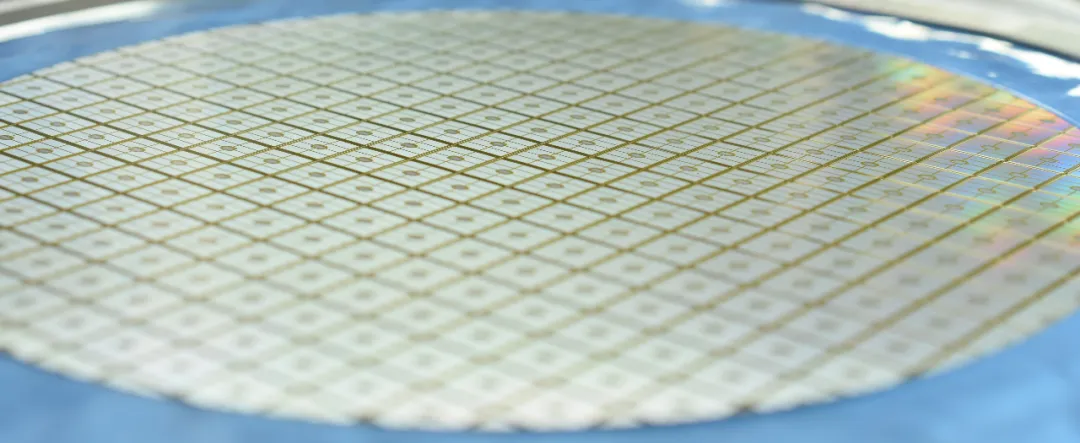

1、芯片信息

本芯片采用國際領先的溝槽柵+場截止技術，并針對車用場合進行了器件設計和工藝優化。一方面在保證了擊穿電壓有足夠冗余的情況下，獲得較好的導通壓降，同時優化了芯片布局，讓器件的開關特性更好，更經濟適用。

■750V,200A

■溝槽柵+場截止技術

■超低損耗

■高可靠性

■高結溫175℃

■通過嚴苛的汽車級可靠性測試

2、模塊信息

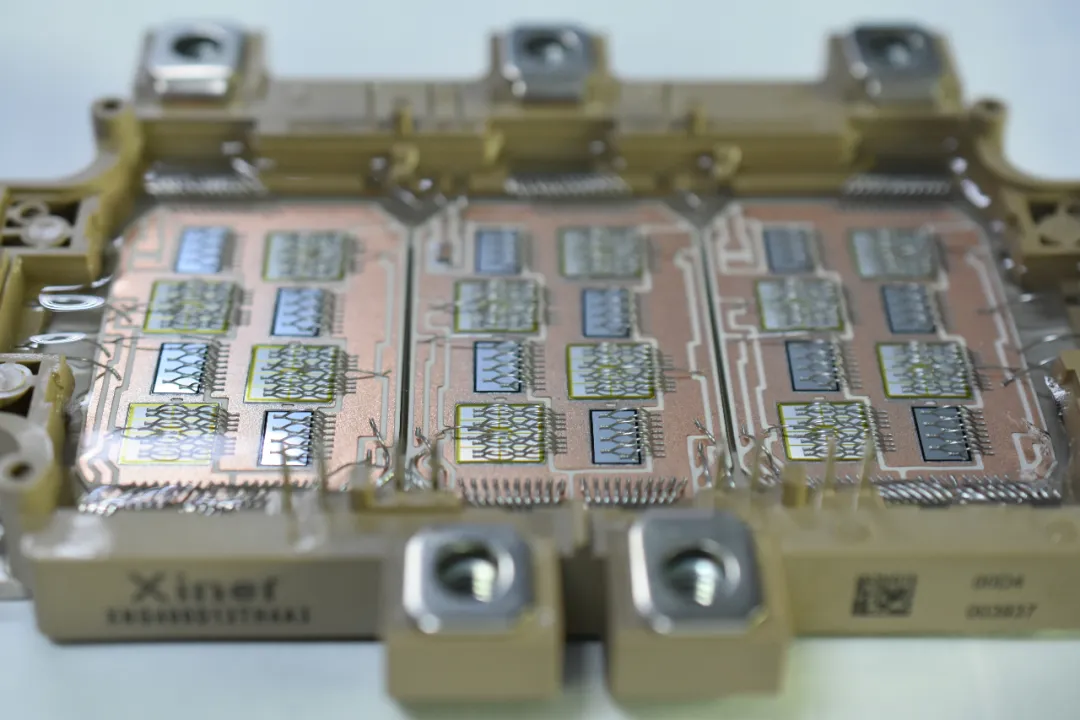

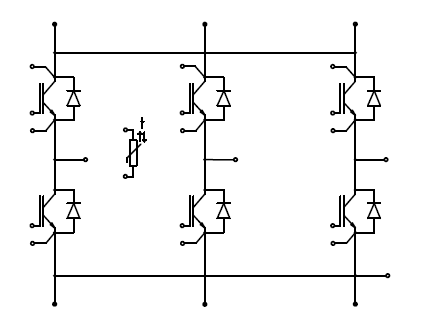

此產品是750V400A的三相全橋IGBT模塊，以自主研發750V200A IGBT芯片和定制的750V200A FRD芯片為核心，基于行業成熟通用封裝形式。采用真空焊片焊接工藝降低焊接空洞率；采用氧化鋁陶瓷DCB，保證高絕緣強度的情況下，提高模塊導熱性。750V電壓等級，彌補常規600V，650V在有些電壓平臺耐壓不足的缺點，提高可靠性。

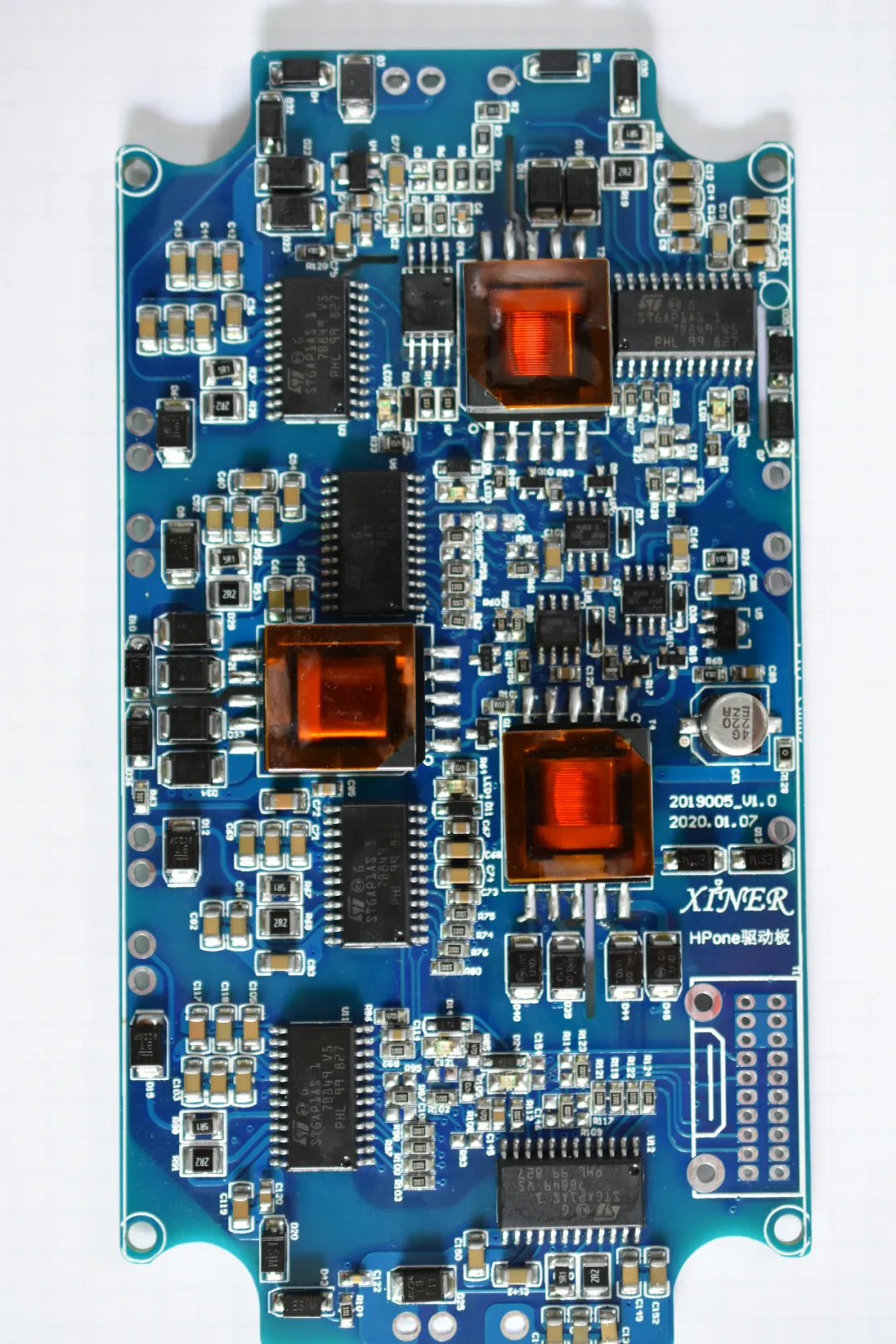

3、芯能自主研發的專用驅動板

■基于ST最新的磁隔離驅動芯片；

■5A的峰值電流驅動能力

■集成動態米勒電壓鉗位功能

■集成短路保護功能

■Vce鉗位功能

■兩電平關斷功能

■欠壓/過壓保護功能

■集成SPI功能

■故障保護功能

■驅動芯片滿足AEC-Q100標準

4、開關動態測試波形展示

■IGBT開關波形良好，無振蕩、無抖動

■動態損耗與同規格競品相當

■Dv/dt、di/dt速度適中，能較好的平衡損耗與EMI

■二極管反向恢復電流及軟度比較合適

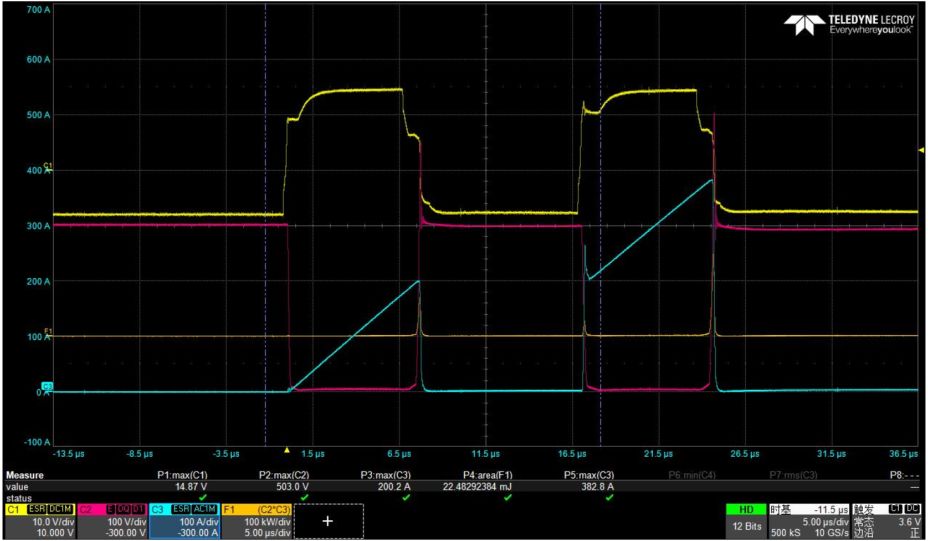

雙脈沖波形

IGBT開啟波形

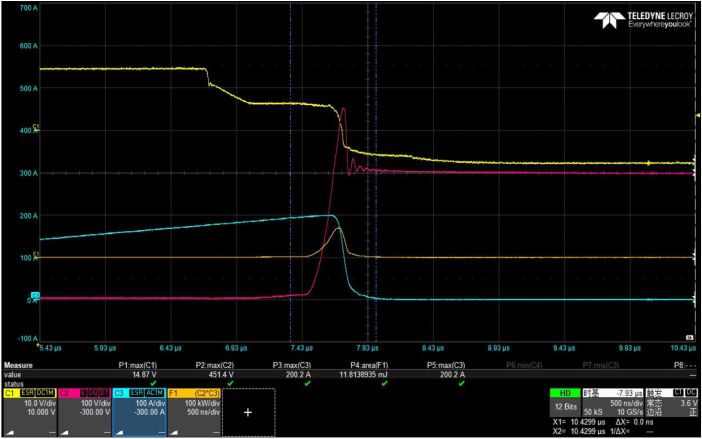

IGBT關閉波形

5、芯能專用結合應用的測試臺架

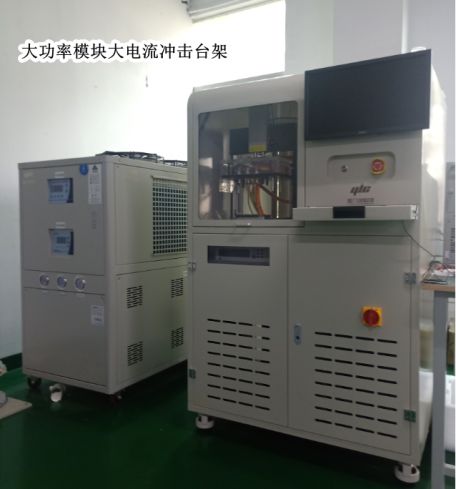

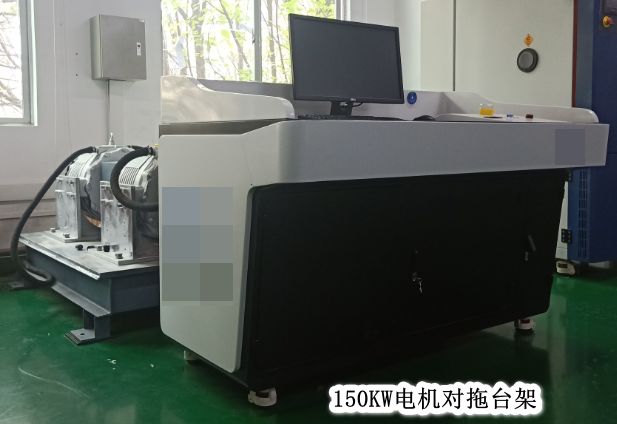

除了常規的功率沖擊循環等測試之外，芯能還結合汽車應用的特殊工況和長壽命要求，定制了大電流沖擊臺架、電機對拖臺架等高度還原實際應用條件的測試設備，對芯片和模塊進行長時間的測試，運行狀態良好。
